Структурированная кабельная система (СКС)

Город: Москва
Заказчик: Министерство экономического развития РФ

Структурированная кабельная система: Molex Premise Networks

СКС > Коммутационная система > Коммутаторы > IP-телефония > ЦОД > Электропитание >

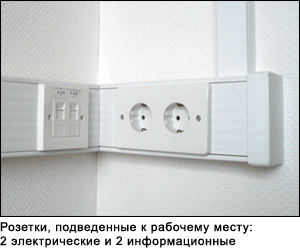

Розетки, подведенные к рабочему месту: 2 электрические и 2 информационные Основа интегрированной информационной вычислительной системы (ИИВС)
Фундаментом для будущей ИИВС стала одна из самых больших структурированных кабельных сетей в государственных организациях – она насчитывает более 5 000 экранированных медных и 500 оптоволоконных портов.

Структурированная кабельная система - это то, что обычно спрятано от глаз обычного пользователя, доступно для него только в виде небольшой абонентской точки доступа, но, тем не менее, имеющее огромное значение в общей системе корпоративной вычислительной сети. Затраты на установку кабельной системы - это капитальные вложения, так как этот "позвоночник" всей сети предназначен для работы без внесения существенных изменений в течение как минимум 15-20 лет.

Требования к кабельной системе
По обязательным требованиям ИТ-департамента Министерства будущая СКС должна была:

Позволять изменять топологию сети без изменения кабельной конфигурации, благодаря модульной структуре

Допускать одновременное использование нескольких различных протоколов передачи данных

Не зависеть от применяемой информационной технологии

Использовать стандартные компоненты и материалы

Допускать управление и администрирование минимальным числом персонала

Выбор поставщика
Логотип Molex Premise Networks В настоящее время на рынке СКС существует большое число компаний-производителей, предлагающих решения для коммуникационной инфраструктуры. В результате тщательного анализа проведенного специалистами Департамента информационных технологий Министерства экономического развития и торговли России был сделан выбор в пользу компании-производителя Molex Premise Networks.

На решение повлияли следующие преимущества поставщика:

Надежность (компания гарантирует безотказную работу СКС на протяжение 20 лет)

Наличие решений для организаций разных размеров, включая самые крупные

Возможности по расширению и дополнению уже существующих кабельных систем

Сроки и условия поставок, наличие надежных каналов доставки к месту назначения

Обеспечение совместимости предлагаемых решений с требованиями российских норм

Инсталляция
Инсталляция СКС затронула 4 комплекса зданий, находящихся друг от друга на расстоянии до 5 км. Были использованы элементы системы PowerCat, оптимизированные для передачи данных с использованием протокола Gigabit Ethernet – современного протокола, позволяющего производить обмен данными на скорости 1 гигабит в секунду. В итоге была построена кабельная система, соответствующая требованиям стандарта категории 6 (на момент инсталяции стандарт еще не был утвержден). Параметры системы:

Организация кабеля в телекоммуникационном шкафу

Размер
Система насчитывает более пяти тысяч портов на экранированной витой паре и пятиста оптоволоконных портов. Здания Министерства соединяют каналы связи на базе оптоволоконного одномодового кабеля, тем самым интегрируя ранее созданные отдельные подсистемы подразделений и создавая единое информационное пространство;

Расширяемость
Построенная СКС имеет большой запас производительности. Каналы кабельной системы рассчитаны на передачу данных на скорости в 10 раз больше, чем обеспечивает современное телекоммуникационное оборудование, а на оптических участках - в 100 раз;

Надежность
Производителем компонентов кабельной системы, Molex Premise Networks, была предоставлена 20-ти летняя гарантия на безотказную работу СКС;

Защищенность
Все медные компоненты системы имеют защитные экраны, а наиболее ответственные участки выполнены на базе оптоволоконных элементов, что делает подслушивание и перехват данных практически невозможным.

Модульность системы
Структура системы, разделение ее на независимые подсистемы позволяет легко и ценой малых затрат переходить на более совершенное оборудование, удовлетворяющее растущим требованиям к системам коммуникаций. Построенная СКС является надежной основой для дальнейшего развития ИТ-инфраструктуры Министерства.
