Коммутационная система Molex RealTime

Город: Москва
Заказчик: Министерство экономического развития РФ

Коммутационная система: Molex RealTime

СКС > Коммутационная система > Коммутаторы > IP-телефония > ЦОД > Электропитание >

Логотип RealTime С ростом локальной вычислительной сети, возрастают и затраты на её администрирование. И если управление и контроль активного оборудования сегодня возможен удалённо, то структурированная кабельная система требует непосредственного присутствия системного администратора. А, вернее, напряжённой работы нескольких администраторов, если сеть насчитывает более 5 500 портов.

Компания «Тауэр-Сети и Технологии» предложила облегчить работу по контролю и администрированию СКС с помощью коммутационной системы Molex RealTime .

Коммутационная система Molex RealTime позволяет централизованно контролировать соединения шнуров и оборудования ЛВС. Системный администратор на мониторе своего компьютера может видеть: в какие порты оборудования или патч-панели подключены те или иные шнуры, что именно они соединяют. Система призвана облегчить ИТ-персоналу повседневную работу с локальной сетью. Она отображает текущую топологию сети, мгновенно реагируя на перекоммутацию шнуров. Информирование администраторов происходит в реальном времени. Сведения о переключениях автоматически вносятся в кабельный журнал.

Состав Molex RealTime
Коннектор RJ-45 с дополнительным контактом RealTime

Патч-панели с контактными площадками

Сенсорные полосы для активного оборудования и патч-панелей, установленных ранее

Кроссовые шнуры с дополнительным контактом

Кабели для подключения патч-панелей и контактных площадок к системному монитру

Cистемный монитор

Программная часть

Контактные площадки и сенсорные полосы
Активное оборудование и патч-панели взаимодействуют с системой посредством специальной контактной площадки, находящейся над каждым портом устройства. К этой контактной площадке подключается дополнительный контакт коммутационного шнура. Если же установленное в сети оборудование изначально не имеет контактных площадок, то достаточно добавить сенсорную полосу на лицевую сторону устройства. Это позволяет получить значительную экономию при внедрении системы Molex RealTime в уже построенную сеть. Заменять телекоммуникационное оборудование и патч-панели не требуется.

Кроссовые шнуры
В системе Molex RealTime используются патч-корды с дополнительным контактом. Дополнительный контакт расположен в пластмассовом защитном корпусе разъема и не зависит от витых пар самого кабеля. Система Molex RealTime не оказывает никакого влияния на производительность сети. Цепь мониторинга полностью независима от порта ЛВС, состояние которого она отслеживает.

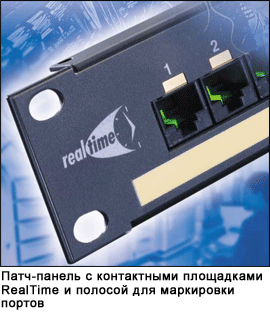

Патч-панель с контактными площадками RealTime и полосой для маркировки портов Системный монитор
Это ключевой элемент системы. Системный монитор принимает сигналы от всех панелей и устройств, подключенных к системе Molex RealTime, и передает полученную информацию в базу данных. Один монитор обслуживает до 2 048 портов. Десять таких мониторов можно объединить в общую зону, охватывающих до 20 408 портов. Количество таких зон, обращающихся к одной базе данных, ограничено лишь мощностью сервера, на котором эта база данных установлена.

Программная часть
Получая данные от системных мониторов, программная часть Molex RealTime отслеживает в реальном времени статус соединений портов всей сети. В случае обнаружения неполадки, система оповещает ИТ-персонал, автоматически генерирует и рассылает задание на устранение неисправности и подтверждает выполнение этих работ.

В отличие от других решений, здесь пользователь может заранее задать сценарии действий, которые будут запущены в ответ на определенный вид тревоги. Например, система может включить сетевую фотокамеру, которая снимет производимые с узлом действия, и послать системным администраторам SMS-сообщение или электронное письмо.

Компания Molex Premise Networks рекомендует производить установку и настройку системы Molex RealTime при помощи сертифицированных инсталляторов, имеющих опыт подобных работ.
