Центр обработки данных (ЦОД)

Город: Москва
Заказчик: Министерство экономического развития РФ

Сервера: Sun
Сервера: Intel
Система хранения данных: Hitachi
Система хранения данных: Sun
ПО резервного копирования: Computer Associates
Система бесперебойного питания: APC InfraStruXture

СКС >    Коммутационная система >   Коммутаторы >   IP-телефония >   ЦОД >   Электропитание >

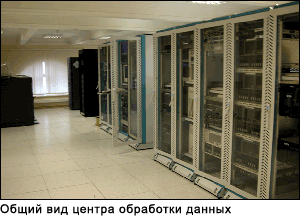

Одним из главных объектов модернизации стал общеминистерский центр обработки данных (ОЦОД). Расширен парк серверов Intel. Осуществлён переход на технологию многодоменной структуры. Были предприняты меры к надёжному хранению и резервированию данных. Реализована система бесперебойного питания. Все помещения ЦОД снабжены системами видеонаблюдения и контроля доступа.

Создание и запуск резервного вычислительного центра позволило реализовать архитектуру распределённого Общеминистерского центра обработки данных.

Предыстория
Необходимость модернизации информационной системы Министерства во многом была обусловлена существенным возрастанием требований к вычислительным системам. До начала работ центр обработки данных представлял собой множество разрозненных серверов разных производителей. В основном это были серверы на базе «Intel»-платформы, работавшие под управлением операционных систем «Microsoft». Для некоторых задач использовали операционную систему «Solaris» (например, система делопроизводства «Дело-96»).

Увеличение количества пользователей вычислительного центра
После создания единого информационного пространства Министерства на базе вновь проложенной структурированной кабельной системы (СКС), количество сотрудников, включенных в сеть, увеличилось в четыре раза. Если до 2001 года к центру обработки данных подключались только те сотрудники, что работали в том же здании (около 500 человек), то теперь к сервисам ЦОД должны были обращаться более 2 000 сотрудников, работающие в четырех различных зданиях. Нагрузка на серверы сильно возросла. Их мощностей перестало хватать.

Многодоменная структура
Все основные вычислительные ресурсы центра обработки данных было решено перевести на более мощную платформу, которую при необходимости можно легко нарастить. В качестве замены устаревшему оборудованию Общеминистерского ЦОД было предложено решение на основе RISC серверов компании Sun. Помимо хорошей масштабируемости, выбор данной платформы определила поддержка технологии многодоменной структуры.

Технология многодоменной структуры позволяет в рамках одного сервера выделить независимые виртуальные серверы, на которых можно запустить разные задачи. Виртуальные серверы - удобный инструмент. Они являются частью мощного физического сервера с выделенными гарантированными ресурсами. Есть возможность устанавливать различное программное обеспечение. Одновременная работа программ на разных виртуальных серверах не мешает друг-другу. Если в одном из виртуальных серверов произошёл сбой - остальные продолжат работу.

Технология многодоменной структуры позволяет эффективно перераспределять нагрузку между виртуальными серверами. Например, если какой-либо виртуальный сервер закончил выполнение порученной ему задачи, его вычислительные мощности начинают использоваться другими виртуальными серверами, которые ещё не закончили свою работу.

Хранение данных и резервное копирование

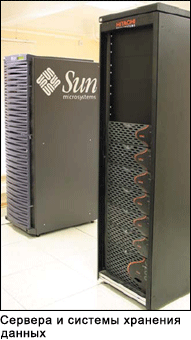

Для сохранения данных была создана выделенная отказоустойчивая сеть хранения данных (SAN- Storage Area Network) на основе технологии передачи данных Fiber Channel. Сеть хранения через высокопроизводительные каналы объединяет центральную систему хранения на основе оборудования Hitachi с основными серверами центра обработки данных. К сети хранения подключена также система хранения данных от компании Sun.

Система резервного копирования имеет в своем составе два сервера, а сам процесс управляется программным комплексом от компании Computer Associates. Процесс копирования контролируют агенты программы, установленные на серверах ЦОДа.

Видеонаблюдение и контроль доступа
Помещения центров обработки данных оборудованы системой видеонаблюдения и контроля доступа. Попасть внутрь можно только по специальному пропуску. Камера фиксирует всех входящих и выводит изображение на центральный пульт охраны.
