Помещение, где будет развёрнута ЛВС

Тип помещения
В подавляющем большинстве случаев ЛВС монтируется в офисных зданиях. Каких-либо дополнительных требований к слаботочной сети в офисах не предъявляется. Как правило монтаж СКС происходит с использованием медной витой пары.

Ключевым моментом, определяющим тип среды передачи данных СКС, может быть электромагнитная совместимость. При использовании сети, как основы промышленной автоматизации (АСУТП) в цехах фабрик и заводов, риск наводок на слаботочную сеть от силового оборудования (и постоянных сбоев при передаче данных) может вынудить разработчика сети использовать экранированную витую пару либо оптическое волокно.

Решения СКС на экранированной витой паре дешевле решений на оптоволокне. При этом активное сетевое оборудование для витой пары также значительно дешевле. Экранированная витая пара снижает уровень внешних помех, но не устраняет их полностью. Она требует тщательно выполненного заземления каждого из компонентов, что увеличивает трудоёмкость монтажа СКС. При эксплуатации следует уделять большое внимание целостности экрана всех компонентов. Плохое заземление может приводить к сбою передачи данных в слаботочной сети.

СКС с использованием оптоволокна не подвержено влиянию электромагнитных помех полностью. Поэтому такие сети имеет смысл использовать в случае наличия помех очень большой мощности. Оптоволоконные сети также применяют в случаях, когда необходимо устранить помехи от самой компьютерной сети. Это может быть актуально, например, для медицинских учреждений, где используется оборудование жизнеобеспечения. Компьютерная сеть не должна стать причиной сбоя в его работе.

План помещения

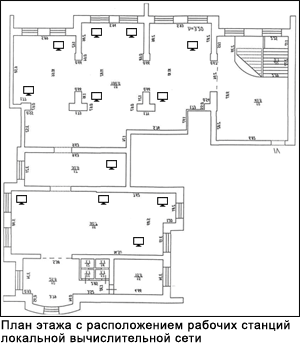

План этажа с расположением рабочих станцийПостарайтесь подготовить план помещения, где предполагается развернуть слаботочную сеть. На плане, желательно, указать следующую информацию:

  • размеры комнат, коридоров;
  • межэтажные шахты (стояки) силовые и слаботочные;
  • щиты питания;
  • коммуникационные узлы ЛВС и телефонии (их настоящее или предполагаемое расположение);
  • расположение рабочих станций.
  • Если у Вас нет поэтажного плана в электронном виде (например, в формате AutoCAD), Вы можете отсканировать обыкновенные схемы эвакуации. Полученные файлы можно распечатать и карандашом отметить на них всю необходимую информацию. Для оценки проекта слаботочной сети в первом приближении достаточно отсканировать эти схемы и выслать по электронной почте инженеру-интегратору.

    Конструктивные особенности комнаты
    Чтобы упростить задачу, предположим, что все комнаты однотипные.

    Материал стен. В случае использования гипсокартона для отделки стен, кабельные каналы слаботочной сети и кабели питания могут быть расположены за гипсокартоном, а розетки заделаны прямо в стену.

    Фальшпотолки и фальшполы облегчает прокладку кабельных каналов до рабочего места. В этом случае слаботочные кабельные каналы СКС до рабочих мест прокладываются в указанных конструкциях, а затем спускаются (либо поднимаются) до розеток.

    Если фальшпотолки и фальшполы отсутствуют, чаще всего, кабельные каналы располагаются в коробе. Удобство такого решения по сравнению с расположением розеток в стене – возможность передвигать розетки вдоль короба. Это даёт возможность подстраиваться под потребности пользователей ЛВС, например, при перестановке мебели.

    В комнате большой площади (зал, аудитория и т.д.) розетки можно расположить в лючках, которые устанавливаются в полу. Другой вариант – розетки устанавливают в колоннах, внутри которых проложены слаботочные каналы ЛВС и сеть питания. Колонны и лючки устанавливаются через определённое расстояние в соответствии с нормами.

    Офис с открытой планировкой - это помещение, представляющее из себя большой зал, разделённый гипсокартонными перегородками для отделения рабочих мест друг от друга. Преимущество такой организации рабочих мест – большая гибкость в определении рабочих мест при малых затратах. СКС монтируется также, как и в комнате большой площади. Установка перегородок происходит уже после монтажа слаботочной сети.

    Следует помнить, что наибольшее расстояние от коммуникационного узла до рабочей станции не может превышать 90 метров. Поэтому в комнатах большой площади и офисах с открытой планировкой, возможно, потребуется организация нескольких коммуникационных узлов.

    Конструктивные особенности коридора

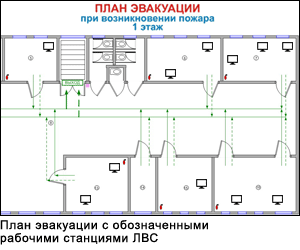

    План эвакуации с обозначенными рабочими местамиОт особенностей коридора зависит принятие решения относительно способа прокладки кабелей.

    Имея в своём распоряжении фальшпотолки или фальшполы есть возможность проложить кабели внутри этих конструкций. Кабели укладываются в лотки или вешаются на крючки. При этом кабели питания и слаботочные кабели СКС нужно проложить по разным лоткам. Они должны быть расположены друг от друга не менее 15 сантиметров для исключения наводок. Кабели питания мощного промышленного оборудования от слаботочных каналов СКС должны находиться ещё дальше.

    Материал стен. Обратите внимание на материал стен. Если большая часть стен сделана из железобетона – трудозатраты монтажа слаботочной сети возрастают.

    Длина коридоров. Наибольшее расстояние от коммуникационного узла до рабочей станции не может превышать 90 метров. Поэтому, если в вашем помещении длинные коридоры, может потребоваться организация нескольких коммуникационных узлов.

    Межэтажные шахты (стояки)
    Стояки могут быть разделены на слаботочные и силовые. Слаботочные стояки используют для прокладки вертикальной кабельной системы. Она предназначена для соединения коммуникационных узлов с коммуникационным узлом здания.

    В силовых стояках прокладка медных слаботочных кабелей крайне нежелательна из-за возможных наводок. Электромагнитные помехи от мощных силовых кабелей могут приводить к постоянным сбоям во время передачи данных. В то же время оптические кабели могут быть проложены в силовых стояках без ущерба для качества передачи данных.

    Как правило стояк представляет из себя шкаф, вверху и внизу которого расположены пустотелые трубы с выходом на соседние этажи. Обратите внимание:

  • на сколько свободны стояки. Есть ли место для прокладки кабелей слаботочных сетей;
  • использовалась ли ранее в противопожарных целях огнеупорная пена (пакля, пропитанная гипсом и т.д.) для заделки неиспользованного пространства для прокладки кабелей;
  • есть ли в стояках выгородки, пустые короба, смонтированные ранее.
  • Коммуникационные узлы
    Активное и пассивное сетевое оборудование и оборудование сети телефонной связи располагается в специальных комнатах - коммуникационных узлах. Помещения под коммуникационные узлы могут быть построены как до прокладки СКС, так и во время реализации проекта структурированной кабельной системы.

    В большинстве случаев ещё до начала проектирования СКС известны комнаты, отводимые под коммуникационные узлы. Отметьте эти комнаты на планах помещения или напишите в сопроводительном описании в комнатах под каким номером коммуникационные центры следует создать (если комнаты на плане пронумерованы).

    Если решение об организации коммуникационных узлов ещё не принято, мы, как компания-интегратор, можем посоветовать, где их следует расположить. Чаще всего коммуникационные узлы располагаются:

  • рядом с межэтажными шахтами (стояками);
  • примерно в центре этажа так, чтобы расстояния от коммуникационного узла до любого места этажа, где будет проложена СКС, было примерно одинаковым.
