Рабочее место пользователя ЛВС

Набор информационных розеток

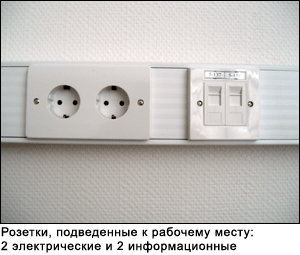

Розетки, подведенные к рабочему месту: 2 электрические и 2 информационныеНабор информационных розеток и розеток питания на каждом рабочем месте пользователя ЛВС делают одинаковым. Унификация количества информационных гнёзд (чаще всего RJ45) и розеток питания на каждом рабочем месте делает кабельную систему универсальной.

В большинстве случаев, этот подход оправдывает себя. Он очень сильно облегчает использование компьютерной сети в будущем. При переезде сотрудников или целых отделов «разношёрстность» локальной сети не станет помехой. Одинаковость рабочих мест позволит оперативно подстраивать ЛВС при каждом изменении структуры организации.

В настоящее время подавляющее большинство локальных вычислительных сетей в качестве среды передачи данных используют витую пару. Такие сети дешевле и проще в обслуживании.

Чаще всего на рабочем месте локальной вычислительной сети можно увидеть:

  • Информационное гнездо RJ45, для подключения к ЛВС;
  • Информационное гнездо RJ45, для телефонии;
  • Одна розетка бытового электропитания;
  • Две розетки электропитания для компьютеров;
  • Структурированная кабельная система (СКС)
    Здесь приведён пример реализации рабочего места ЛВС на базе структурированной кабельной сети (СКС). К кабельной системе применимо слово «СКС» в том случае, когда с её помощью передаётся информация для разных устройств (компьютеров, телефонов, видеокамер и других). В приведённом нами примере рабочее место на базе СКС рассчитано на совместную реализацию локальной сети и телефонии.

    Если кабельная система рассчитана только на телефонию или только на локальную сеть - об СКС говорить нельзя. Тогда говорят о раздельной реализации сетей. В большинстве случаев телефонию и ЛВС выгоднее делать вместе.

    Структурированная кабельная система обладает следующими свойствами:

  • Универсальностью - по СКС можно передавать сигналы от различных типов устройств (компьютеры, телефоны, видеокамеры и т.д.);
  • Структурированностью - СКС может быть разбита на функциональные подсистемы со стандартными разъёмами для связи друг с другом и с активным оборудованием;
  • Избыточностью - СКС всегда прокладывается с запасом. Количество рабочих мест для СКС обычно рассчитывается не из текущих потребностей организации (где и сколько сотрудников сидит сейчас), а из потенциальных возможностей (в каких комнатах сколько сотрудников максимально может разместиться);
  • Эти свойства позволяют гибко и быстро подключать новые и отключать ненужные рабочие места без перестройки системы на протяжении 10 лет и более.

    В каких случаях принимают решение о раздельной реализации слаботочных сетей?

  • Если есть условие, что телефония и локальная сеть должны обслуживаться разными людьми (например, в целях безопасности). Тогда прокладывают отдельные сети и для каждой сети делают свои коммуникационные узлы, которые располагают в разных помещениях;
  • Если телефонная сеть уже проложена и полностью устраивает заказчика;
  • Количество информационных гнёзд RJ45 может быть больше двух. Например, в некоторых организациях есть требование отделять внутриведомственную сеть от Интернет. Тогда к внутриведомственной сети пользователи подключаются через третий порт RJ45.

    Приложения
    На сегодняшний день скорость передачи данных до рабочей станции 100 мегабит в секунду (Мбит/сек) в большинстве случаев является достаточной. Однако для работы без задержек некоторые приложения могут требовать скорости 1 гигабит в секунду (Гбит/сек). Предпочтительнее подключаться к сети со скоростью 1 Гбит/сек, если планируется использовать:

  • Системы автоматизированного проектирования (AutoCAD и т.д.);
  • Издательские системы (Adobe Indesign, Quark Press и т.д.);
  • Растровые графические редакторы (Abobe Photo Shop, Corel Photo Paint, Gimp и т.д.);
  • Если в сети должны устойчиво работать мультимедиа приложения (IP-телефония, аудио-видео ролики по заказу, приём радио-видео передач по сети, аудио-видео конференции.) при выборе сетевого активного оборудования (коммутаторов) следует уделить внимание возможности приоретизации трафика. Возможность приоретизации обеспечивает отсутствие прерываний аудио и видео потоков при перегрузках сети.

    Электропитание
    Самая простая ситуация, когда в здании уже существует сеть электропитания, которая полностью устраивает заказчика. В этом случае занимаются прокладкой только слаботочных сетей.

    В общем случае, сеть электропитания прокладывают вместе со слаботочными сетями. Существуют ограничения на расстояния между трассами электропитания и информационными каналами. Например, при прокладке в коробе, слаботочные и электрические каналы должны располагаться в разных отсеках короба во избежании наводок.

    Сети бытового и компьютерного питания часто принято разделять. Сети компьютерного питания снабжают стабилизаторами или источниками бесперебойного питания. В некоторых случаях мощность источников бесперебойного питания рассчитывают таким образом, чтобы они во время отключения электричества поддерживали работу всей ИТ-инфраструктуры организации до перехода на другой ввод (другую электрическую сеть, дизельгенератор и т.д.). Обычно для перехода хватает от нескольких секунд до 15 – 30 минут.

    Оптоволоконные сети
    Сети, в которых в качестве среды передачи данных используется оптическое волокно, строятся достаточно редко, поэтому в рамках данных статей не рассматриваются. Случаи, когда они необходимы описаны в статье «Помещение, где будет развёрнута ЛВС».
