Структурированная кабельная система (СКС)
Структурированная кабельная система является частью локальной вычислительной сети (ЛВС).

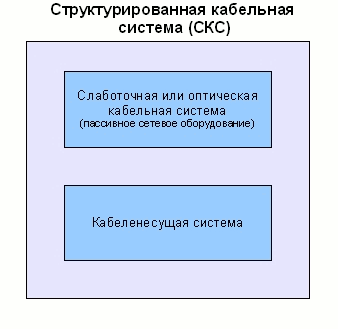

Структурированная кабельная система (СКС) - это кабельная система, которая:
Создание СКС
Вначале создаётся кабеленесущая система. С её помощью слабочная (или оптическая) кабельная система распределяются по всему зданию. Проще говоря, сначала создаётся система лотков и коробов, а затем в неё укладываются слаботочные кабели. На рабочих местах слаботочные кабели с одной стороны подключаются к информационным розеткам. В коммуникационных узлах устанавливаются шкафы с патч-панелями, к которым подключаются слаботочные кабели с другой стороны.
Часто одновременно с СКС в кабеленесущую систему укладывается горизонтальная подсистема электропитания, на рабочих местах СКС монтируются розетки электропитания и подключаются электрическому щиту.
Количество рабочих мест СКС, которое можно развернуть в этом здании, зависит от полезной площади здания и площади, отводимой для одного рабочего места СКС. Обычно площадь одного рабочего места выбирается равной от 4 до 6 квадратных метров.
Планируемый срок эксплуатации СКС 20-25 лет. Чтобы в течение такого продолжительного времени к рабочим местам всех сотрудников в этом здании можно было подводить нужные информационные каналы, СКС делают избыточной. Например, если в комнате площадью 36 квадратных метров в настоящее время размещаются 4 человека, в этой комнате делают по крайней мере 6 рабочих мест СКС (36 кв. м. / 6 кв. м.). В будущем количество человек может быть увеличено до 6. В этой же комнате может быть создано ещё одно или два рабочих места СКС для подключения сетевого периферийного оборудования (принтеры, сканеры и т.д.). Избыточность СКС позволяет избегать протяжки дополнительных кабелей (и связанных с этим ремонтов) при увеличении количества сотрудников или их переезде внутри здания во время всего срока эксплуатации СКС.
Для безотказной работы СКС на протяжении всего этого времени важно, чтобы:
Сертификация структурированной кабельной системы (СКС)
СКС сертифицируется на соответствие всем требованиям самим производителем (вендором) слаботочных систем с помощью сертифицированного инсталлятора. Отсутствие этого статуса у компании-интегратора не позволит сертифицировать СКС.
Каждый канал слаботочной или оптической кабельной системы тестируется специальными приборами. Результаты заносятся в журнал испытаний. Он необходим для принятии решения о выдаче сертификата.
Проверяется кабеленесущая система. В частности, важным является наименьший радиус изгиба слаботочных кабелей. Слишком маленький радиус (т.е. слишком большой изгиб) приводит к ухудшению передаточных характеристик медного кабеля. Если кабель оптический - волокно может переломиться. Нельзя допускать, чтобы слаботочные медные кабели находились рядом с силовыми электрическими кабелями. Это станет причиной наводок и вызовет постоянные многочисленные ошибки при передаче информации. Оптические кабели наводкам не подвержены.
По окончании сертификации выдаётся сертификат, который удостоверяет, что определённый сертифицированный инсталлятор построил СКС определённому заказчику и проверил её надлежащим образом. Сертификат даёт гарантию производителя слаботочной кабельной системы на соответствие СКС заявленным требованиям в течение 25 лет.
Коммутационные шнуры (патч-корды) рассматриваются как расходные материалы гарантия на них не предоставляется. Поэтому, часто говорят, что патч-корды не относятся к СКС, хотя это не так.
